電壓互感器是一種小型的降壓變壓器，主要由鐵芯、一次繞組、二次繞組、接線端子和絕緣支持物等構成，一次繞組并接于電力系統一次回路中，其二次繞組并聯接入了檢測表面、繼電維護設備或主動設備的電壓線圈，即負載為多個元件時，負載并聯后接入二次繞組，且規范額外電壓為100V。
因為電壓互感器是把高電壓變成低電壓，所以它的主繞組的匝數較多，而次繞組的匝數較少。

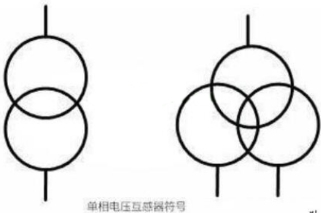

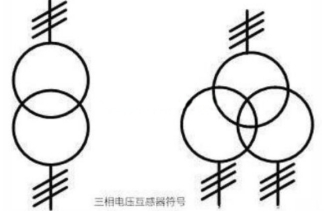

電壓互感器在電路中的符號如圖所示，用"TV"來標明，一、二次繞組絕緣套管別離符號"●"的兩個端子為同名端或同極性端。
電壓互感器在電力系統中要檢測的電壓有線電壓、相電壓、相對地電壓和單相接地時出現的零序電壓。

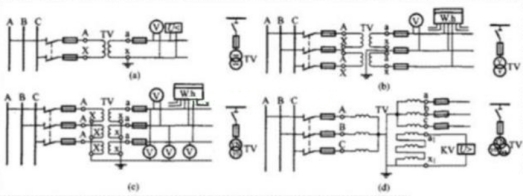

為了測取這些電壓，電壓互感器就有了不同的接線辦法，最常見的有以下幾種
電壓互感器運用的注意事項
1．電壓互感器在投入運行前要按照規程規矩的項目進行試驗查看。例如，測極性、聯接組別、搖絕緣、核相序等。
2．電壓互感器的接線應保證其正確性，一次繞組和被測電路并聯，二次繞組應和所接的檢測表面、繼電維護設備或主動設備的電壓線圈并聯，一同要注意極性的正確性。
3．接在電壓互感器二次側負荷的容量應適宜，接在電壓互感器二次側的負荷不該跨過其額外容量，不然，會使互感器的過錯增大，難以達到檢測的正確性。
4．電壓互感器二次側不允許短路。因為電壓互感器內阻抗很小，若二次回路短路時，會出現很大的電流，將損壞二次設備甚至危及人身安全。電壓互感器可以在二次側裝設熔斷器以維護其自身不因二次側短路而損壞。在或許的情況下，一次側也應裝設熔斷器以維護高壓電網不因互感器高壓繞組或引線缺陷危及一次系統的安全。
5．為了保證人在接觸檢測表面和繼電器時的安全，電壓互感器二次繞組必須有一點接地。因為接地后，當一次和二次繞組間的絕緣損壞時，可以避免表面和繼電器出現高電壓危及人身安全。
